当两片石墨烯以1.1°的扭转角度交错排列，这个双层结构就会转变为非常规的超导体，从而使电流无阻通过，而不会浪费能量。这种“魔角”石墨烯结构及其超导效应由美国麻省理工学院（MIT）物理学教授Pablo Jarillo-Herrero团队在2018年首次发现。这项研究也让中科大少年班毕业生、当时年仅21岁的曹原“一战成名”：他以共同第一作者/共同通讯作者的身份首次在同一天发表了两篇《自然》（Nature）论文，随后他成为了《自然》 2018年十大科学人物中最年轻的学者。
扭转电子学（twistronics）领域从此兴起。此后，科学家一直在寻找其他可以经过扭转而表现出超导性质的材料。但是到目前为止，除了最初的双层“魔角”石墨烯以外，没有发现其他材料具备相似的特性。
近日，已经成为博士后的曹原再次以共同第一作者身份在《自然》发文报告，在三层石墨烯组成的“三明治”中观察到超导性。在新的三层结构中，中间一层石墨烯相对于外层以新的角度扭转，其超导性比双层结构更稳定。
该论文在《自然》发表，Jeong Min Park和曹原为共同一作，此外曹原还与他的导师、Pablo Jarillo-Herrero共同担任论文通讯作者。日本国立材料科学研究所的渡边贤司和谷口尚也参与了这项研究。
图片来源：《自然》官网
研究人员还可以通过施加和改变外部电场的强度来调节结构的超导性。而通过调节三层结构，研究人员能够产生超强耦合超导性，这是一种奇特的电学行为，在其他所有材料中很少见。
Jarillo-Herrero说：“目前尚不清楚魔角双层石墨烯是不是特例，但现在我们知道它并不孤单，它有一个三层表亲。这种超可调超导体的发现将转角电子学领域扩展到了全新的方向，在量子信息和传感技术中具有潜在的应用。”
打开新型超导体研究的大门
在Jarillo-Herrero和同事们发现扭转双层石墨烯中可能产生超导性之后不久，理论物理学家提出，在三层或更多层石墨烯中也可能看到相同的现象。

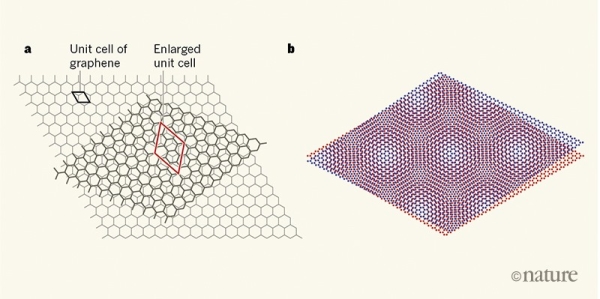

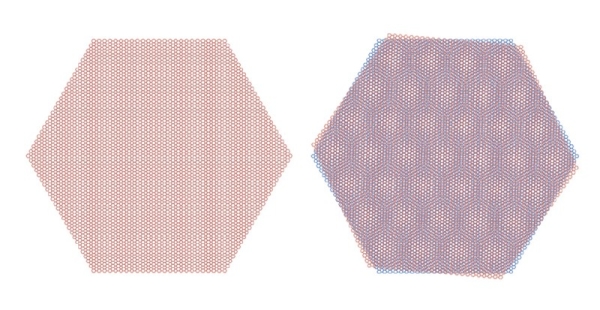

石墨烯就是厚度仅有一层原子的石墨，它完全由排列成蜂窝状晶格的碳原子组成，如同纤细却坚固的金属网格。理论物理学家提出，如果将三层石墨烯像三明治一样堆叠，中间层相对于两个外层扭转1.56度，那么这种扭曲构型将产生一种对称性，从而促使材料中的电子配对，形成无阻力的电流，即超导的标志。
图片来源：《自然》官网
Jarillo-Herrero说：“我们就想，为什么不尝试检验一下这个想法？”为此，Park和曹原设计了三层石墨烯结构。他们将单层石墨烯小心地切成三个部分，并将其按照理论预测的角度精确堆叠。他们制造了几个这样的三层结构，每个结构的尺寸仅有几微米，大约相当于人类头发的直径的1/100，高度则为三个原子。Jarillo-Herrero称之为“纳米三明治”。
接下来，研究小组将电极连接到结构的两端，并通过电流，同时测量材料中损失或耗散的能量。“我们没有观察到能量耗散，这意味着它是超导体。”Jarillo-Herrero说，“我们必须肯定理论物理学家的贡献，他们算出了正确的夹角。”
但他补充说，这种结构具备超导性能的确切原因仍然有待确认，目前还不确定这是不是因为理论物理学家所提出的对称性。这也是他们计划在未来的实验中进行检验的内容。他说：“目前我们只能确认相关性，而无法确认因果关系。但现在我们至少有了一条途径，可以根据这种对称性思想探索一大批新型超导体。”
“最强大的耦合超导体”
在探索新的三层石墨烯结构时，研究团队发现，可以通过两种方式控制其超导性。对于团队此前提出的双层石墨烯，可以通过施加外部门电压来改变流过材料的电子数量，从而调节其超导性。研究团队上下调节门电压，同时测量材料停止耗散能量、转变为超导体时的临界温度。通过这种方式，团队能够像调节晶体管一样打开和关闭双层石墨烯的超导性。
团队使用相同的方法来调节三层石墨烯，同时还发现了控制材料超导性的第二种方法，这在双层石墨烯和其他扭转角结构中是不可能的。这种方式就是使用附加电极对材料施加电场，这能够改变三层结构之间的电子分布，同时不改变结构的整体电子密度。
Park说：“现在，这两个相互独立的‘旋钮’能为我们提供大量有关超导电性出现条件的信息，帮助我们理解这种不寻常的超导状态背后至关重要的物理学原理。”
通过同时使用这两种方法调整三层结构，研究小组在一定条件下观察到了超导性，包括在相对较高的3开尔文临界温度下，即使此时材料的电子密度很低。相比之下，量子计算领域正在研究使用铝制作超导体，铝具有更高的电子密度，而它仅在约1开尔文的温度下才具备超导性。
Jarillo-Herrero说：“我们发现魔角三层石墨烯可以成为最强大的耦合超导体，这意味着在给定的电子数量很少的情况下，它也能在相对较高的温度下进行超导。它能带来最大的收益。”
研究人员计划制造三层以上的转角石墨烯结构，以了解具有更高电子密度的此类构型是否可以在更高的温度下表现出超导性，甚至实现室温超导。
“如果能够工业化大规模生产这些结构，那么我们就可以制造用于量子计算的超导比特，或者低温超导电子器件、光子探测器等。不过我们还不知道如何一次制造数十亿个这样的结构，”Jarillo-Herrrero说。
Park说：“我们的主要目标是理解强耦合超导的基本性质。三层石墨烯不仅是有史以来最强大的强耦合超导体，它还具备最大的调节空间。借助这种可调谐性，我们能够真正实现在相空间的任何位置探索超导电性。”
